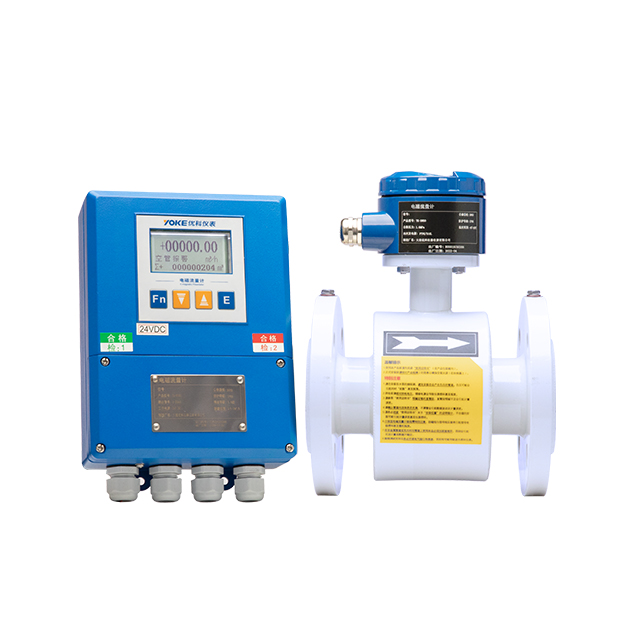

  • 分體式智能電磁流量計
  • 分體插入式智能電磁流量計
智能電磁流量計
  • 適用介質
    所有導電液體,酸、堿、海水等具有強腐蝕性液體,或礦漿、紙漿、污水等含有雜質的導電液體
  • 不適用介質
    不導電液體/氣體
  • 產品簡介
    LDG智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。管道中間無阻流部件,用于測量封閉管道中導電液體和漿液的體積流量,適用于化工、電力、礦冶、給排水、造紙、醫藥、食品等行業

工作原理

根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:

  E=KBVD

  式中:

  E-感應電勢;

  K-與磁場分布及軸向長度有關的系數;

  B-磁感應強度;

  V-導電液體平均流速;

  D-電極間距;(測量管內直徑)

  傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。

產品特點

1、管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失,對直管段要求較低。

2、低頻方波勵磁,勵磁頻率:1/10工頻、1/16工頻、1/25工頻;高頻方波勵磁,勵磁頻率:1/2工頻(適用于漿液測量)(選配);勵磁電流可選定為125mA、187.5mA、250mA;

3、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數無關。

4、在現場可根據用戶實際需要在線修改量程。

5、高清晰度背光LCD液晶顯示,可使直射陽光下或暗室內的讀數變得容易。全中文菜單操作,使用方便,操作簡單,易學易懂。

6、運算速度快,精度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。

7、全數字量的處理,抗干擾能力強,測量可靠,精度高。

8、具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)

9、轉換器具有自診斷報警輸出、空負載檢測報警輸出、流量上下限報警輸出、批處理控制等功能。

10、高壓電磁流量計傳感器采用PFA加網襯里技術,耐高壓,抗負壓,專門應用石油、化工等行業。

11、傳感器采用先進加工工藝,使儀表具有良好的抗負壓能力。

12、內部有三個積算器總量,可分別記錄:正向總量、反向總量、差值總量。

13、掉電時間記錄功能,自動記錄儀表系統電源間斷時間,補算漏計流量;小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制;紅外手持操作鍵盤,遠距離非接觸操作轉換器所有功能。

14、中文、英文顯示方式,(可定制其它語言)。

技術參數


公稱通徑:

(特殊規格可定制)

管道式四氟襯里:DN10~DN1400

管道式橡膠襯里:DN65~DN2000

流動方向:

正,反,凈流量

量 程 比:

20:1

重復性誤差:

測量值的±0.1%

精度等級:

管道式:0.2級,0.5級,1.0級

被測介質溫度:

普通橡膠襯里:-20~+60℃

高溫橡膠襯里:-20~+90℃

聚四氟乙烯襯里:-30~+120℃

高溫型四氟襯里:-20~+160℃

額定工作壓力:

(高壓可定制)

DN10-DN50:≤4MPa

DN65-DN300:≤1.6MPa

DN350-DN600:≤1.0MPa

DN700-DN2000:≤0.6MPa

流速范圍:

0.1-15m/s

電導率范圍:

被測流體電導率≥5μs/cm

電流輸出:

負載電阻

0~10mA:0~1.5kΩ

4~20mA:0~750 kΩ

數字頻率輸出:

輸出頻率上限可在1~5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極大電流為250mA

供電電源:

AC220V或DC24V

要求直管段長度:

上游≥5DN,下游≥3DN

連接方式:

流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合GB11988的規定

防爆等級:

Exd[ia]IICT6

防護等級:

IP65,特殊訂制高可達IP68

環境溫度:

-25~+60℃

相對濕度:

5%~90%

消耗總功率:

小于20W


應用現場
